エコウィンHYBRIDの冷暖効果実証データ

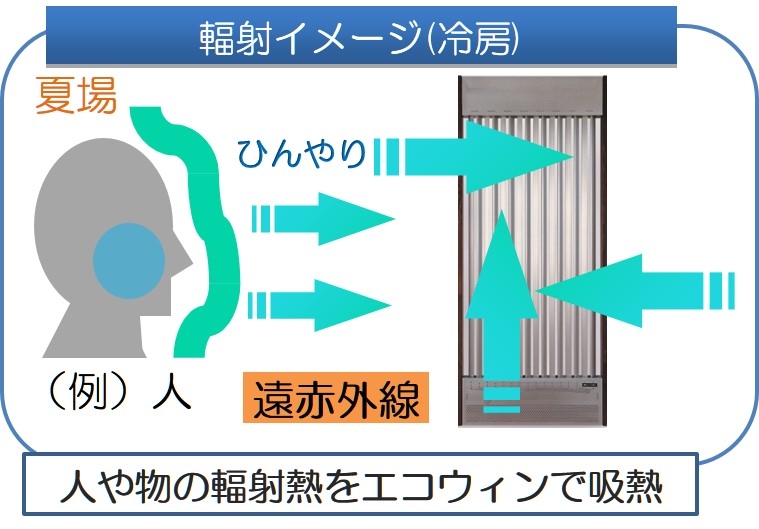

輻射熱による冷房について

輻射冷房の場合、エアコンのように空気を冷やし風を強制対流させて冷房を行う仕組みではなく、人や物質の熱を輻射パネルが直接的に吸熱する事で人や物を冷やしていく空調方式です。

鍾乳洞やトンネルに入るとヒンヤリと感じるのは壁面や床面の物質が冷えているため、身体の熱を奪われて体感的に涼しく感じています。



冷房時の体感変化(60分後の比較)

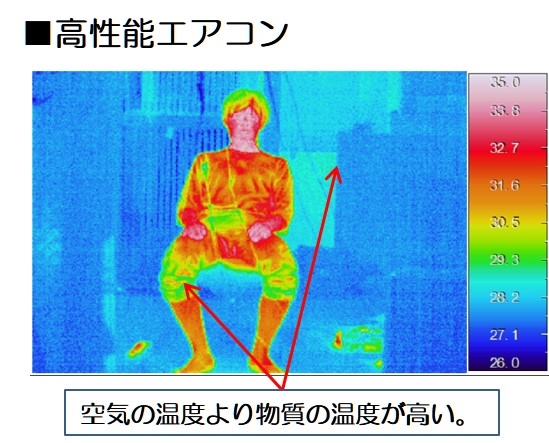

風によって冷やす高性能エアコンのみの冷房

空気の温度より物質の温度が高い様子が伺えます。

風による間接的な温度変化のため、体感温度は風の温度に左右されます。

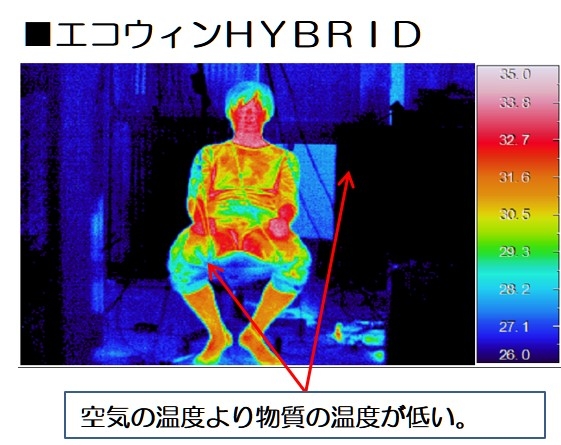

輻射によって冷やすエコウィンHYBRIDによる冷房

空気の温度より物質の温度が低い様子が伺えます。

輻射パネルによって直接的に吸熱されるため、体感温度は風の温度に左右されません。

冷房時ランニングコストの実データ ※新潟県内モデルルーム実施

【測定環境】

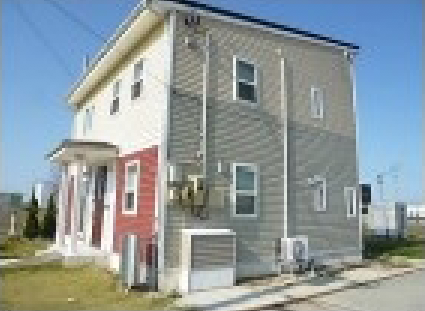

測定場所:新潟センチュリー(株)体感ハウス(新潟県阿賀野市)

体感ハウスデータ
  • 木造2階建て
  • 床面積 1階床面積:62.92㎡(19.03坪) 2階床面積:62.92㎡(19.03坪)
    延床面積:125.84㎡(38.06坪)
  • 建物Q値:1.89W/㎡K
  • 建物C値:0.8c㎡/㎡
  • 壁パネル:ビーズ法ポリスチレンフォーム89mm+OSB合板12.5mmダブル
  • 屋根パネル:ビーズ法ポリスチレンフォーム183mm+OSB合板12.5ダブル
  • サッシ:シャノン樹脂サッシLow-Eガラス
  • 断熱施工:基礎断熱工法
エアコンデータ
  • 1F LDK コロナ CSH-W40142(冷房能力4.0kw)14畳用 単相200V
  • 2F ホール 日立 RAS-LJ50X2(冷房能力5.0kw)16畳用 単相200V

※共に設定温度26℃、微風設定にて24時間冷房運転

測定期間:平成27年8月10日(月) 10:00~ 平成27年8月17日(月) 10:00まで

【電気料金について】

上記測定期間(6日間)のデータを元に算出。

6日間使用電力量
  • 1F コロナエアコン 15.2kWh
  • 2F 日立エアコン 20.8kWh
30日間での電気料金を算出

※従量電灯B契約での電気料金
15.2kWh ÷ 6日 × 30日 × 28.75円 =¥2,185
20.8kWh ÷ 6日 × 30日 × 28.75円 =¥2,990

1ヶ月間で、猛暑期、つけっ放し運転で 合計 ¥5,175

※電気料金単価は従量電灯B契約の第三段階(300kWhを超える)
28.75円 にて計算しています。
※基本料金は含まれておりません。
※電気料金請求時には別途、再生可能エネルギー発電促進賦課金、
燃料費調整額、消費税が含まれます。

※こちらの金額は電気料金を算出する際の目安の値となっております。
弊社体感ハウスでのシミュレーションの値であり、
必ずしも電気料金を保証するものではございません。

つまり、

エコウィンHYBRIDによって人や物質が直接的に冷えていくことで、体感温度が下がる。

 ・・・実際の雰囲気温度よりも2~3℃涼しく感じる。

温度ムラが緩和される。

 ・・・エアコン冷房特有の足下だけ冷えるようなことがない。

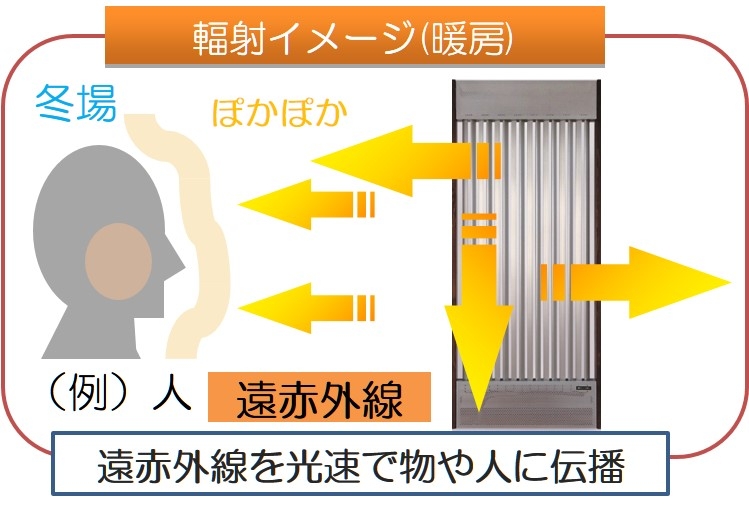

輻射熱による暖房について

輻射暖房の場合、輻射パネルの表面温度が45℃-50℃程度になることで人や壁床面へ熱伝播し物質を直接的に暖めていく空調方式です。

冬場の陽だまりなど、温度は変わりませんが温かく感じるのは太陽の熱が直接的に体に到達して暖かく感じています。更に周囲の床壁が暖まることで、2次輻射が発生して空間内の温度ムラが無くなっていく特徴があります。



暖房時の体感変化(60分後の比較)

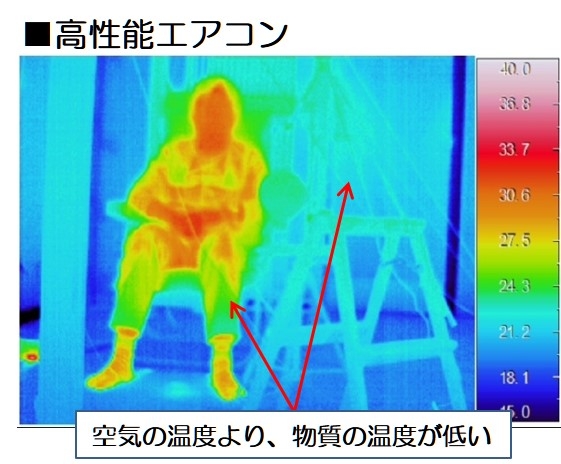

風によって暖める高性能エアコンのみの暖房

空気の温度より物質の温度が低い様子が伺えます。

風による間接的な温度変化のため、体感温度は風の温度に左右されます。

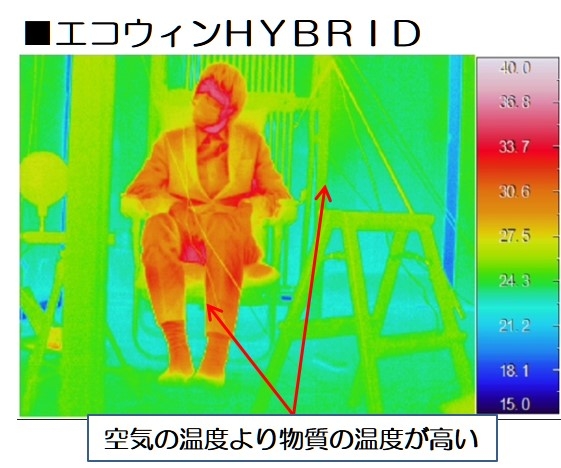

輻射によって暖めるエコウィンHYBRIDによる暖房

空気の温度より物質の温度が高い様子が伺えます。

輻射パネルからの熱伝播で物質は直接的に暖まるため、体感温度は風の温度に左右されません。

 暖房時ランニングコストの実データ ※新潟県内モデルルーム実施

【測定環境】

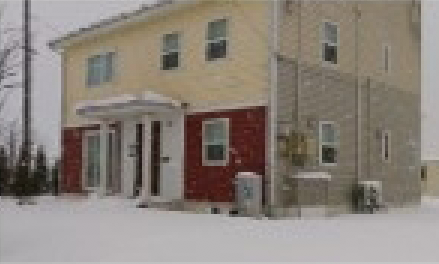

測定場所:新潟センチュリー(株)体感ハウス(新潟県阿賀野市)

体感ハウスデータ
  • 木造2階建て
  • 床面積 1階床面積:62.92㎡(19.03坪) 2階床面積:62.92㎡(19.03坪)
    延床面積:125.84㎡(38.06坪)
  • 建物Q値:1.89W/㎡K
  • 建物C値:0.8c㎡/㎡
  • 壁パネル:ビーズ法ポリスチレンフォーム89mm+OSB合板12.5mmダブル
  • 屋根パネル:ビーズ法ポリスチレンフォーム183mm+OSB合板12.5ダブル
  • サッシ:シャノン樹脂サッシLow-Eガラス
  • 断熱施工:基礎断熱工法
エアコンデータ
  • 1F LDK コロナ CSH-W40142(冷房能力4.0kw)14畳用 単相200V
  • 2F ホール 日立 RAS-LJ50X2(冷房能力5.0kw)16畳用 単相200V

※共に設定温度23℃、微風設定にて24時間暖房運転

測定期間:平成27年1月27日(火) 13:00~ 平成27年2月10日(火) 12:00まで

【電気料金について】

上記測定期間(13日間)のデータを元に算出。

13日間使用電力量
  • 1F コロナエアコン 222.8kWh
  • 2F 日立エアコン 114.3kWh
30日間での電気料金を算出

※従量電灯B契約での電気料金
229.8kWh ÷ 13日 × 30日 × 28.75円 =¥15,246
114.3kWh ÷ 13日 × 30日 × 28.75円 =¥7,583

1ヶ月間で、猛暑極寒期、つけっ放し運転で 合計 ¥22,830

※過去の蓄熱暖房機の消費電力データを基にすると1・2月の電気料金に対して
12・3月は概ね60%、11・4月は概ね30%程度となります。

※電気料金単価は従量電灯B契約の第三段階(300kWhを超える)
28.75円 にて計算しています。
※基本料金は含まれておりません。
※電気料金請求時には別途、再生可能エネルギー発電促進賦課金、
燃料費調整額、消費税が含まれます。

※こちらの金額は電気料金を算出する際の目安の値となっております。
弊社体感ハウスでのシミュレーションの値であり、
必ずしも電気料金を保証するものではございません。

つまり、

エコウィンHYBRIDによって人や物質が直接的に暖まることで、体感温度が上がる。

 ・・・実際の雰囲気温度よりも3℃~4℃暖かく感じる。

温度ムラが緩和される。

 ・・・エアコンの暖房特有の顔の部分だけ暑くなるようなことがない。
